Конвейерные металлодетекторы

Общие сведения:

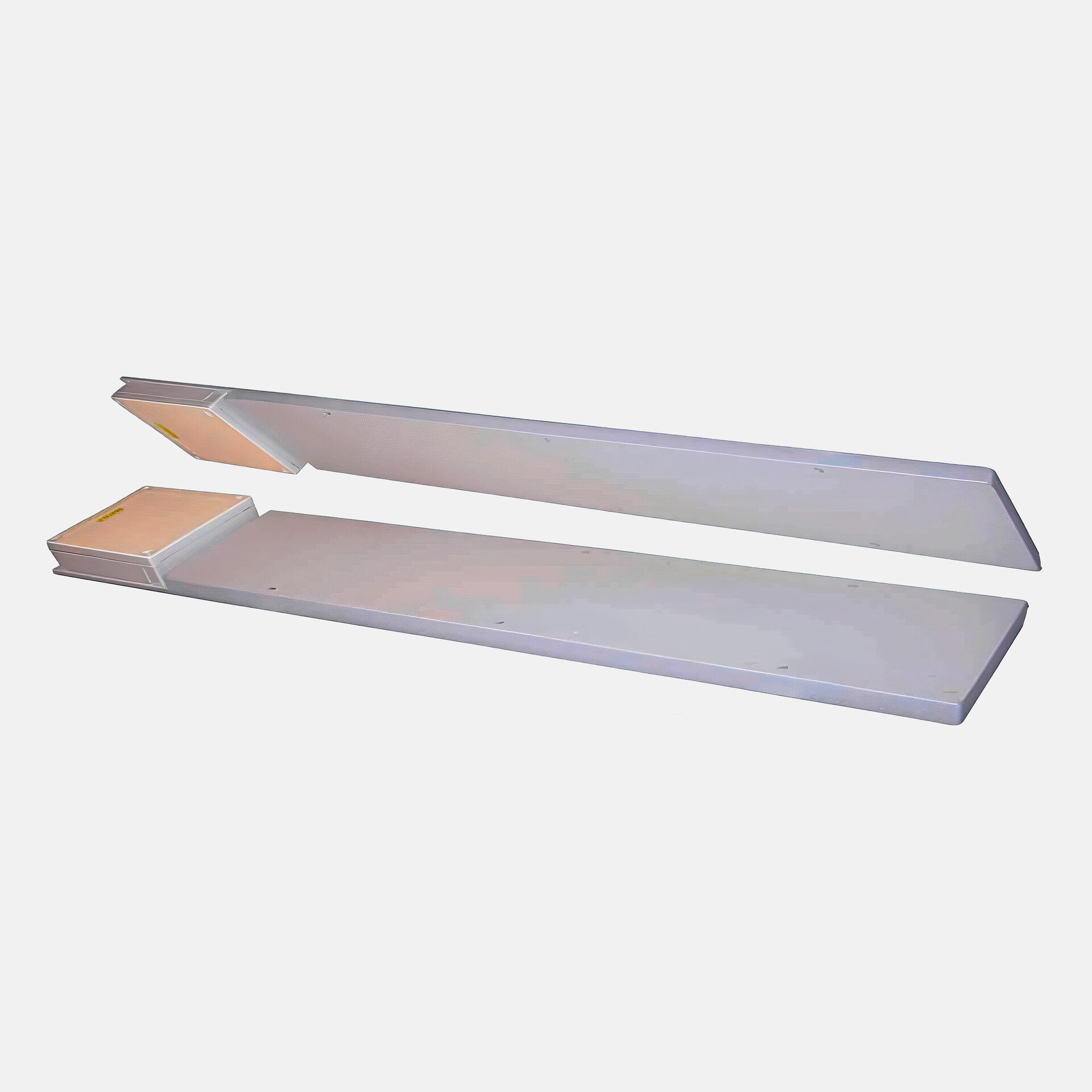

Металлодетектор МД800 предназначен для использования в системах защиты от поломок различного технологического оборудования при попадании инородных металлических объектов в перерабатываемом сырье, транспортируемое посредством ленточных конвейеров со скоростью (0,1-2,0) м/с.

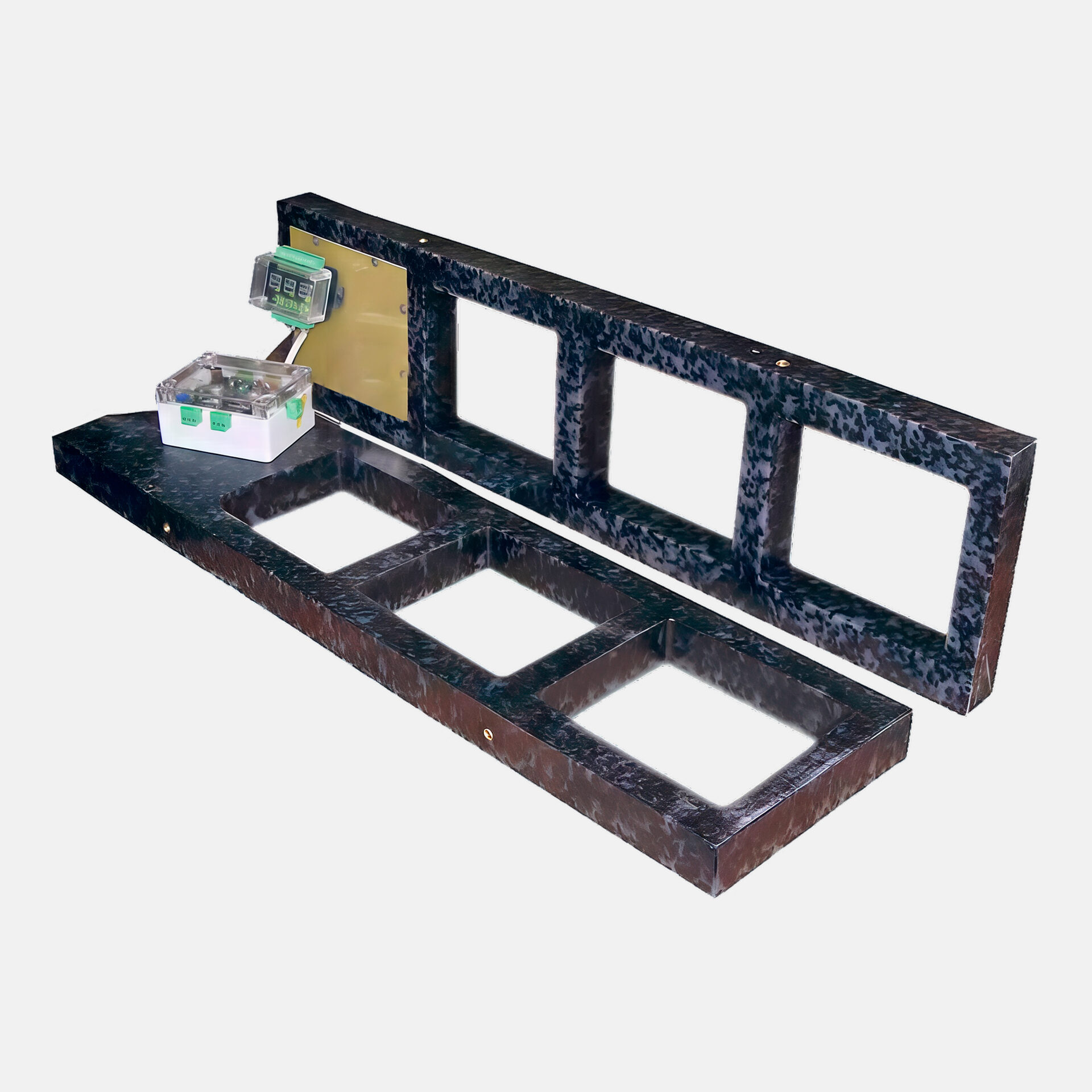

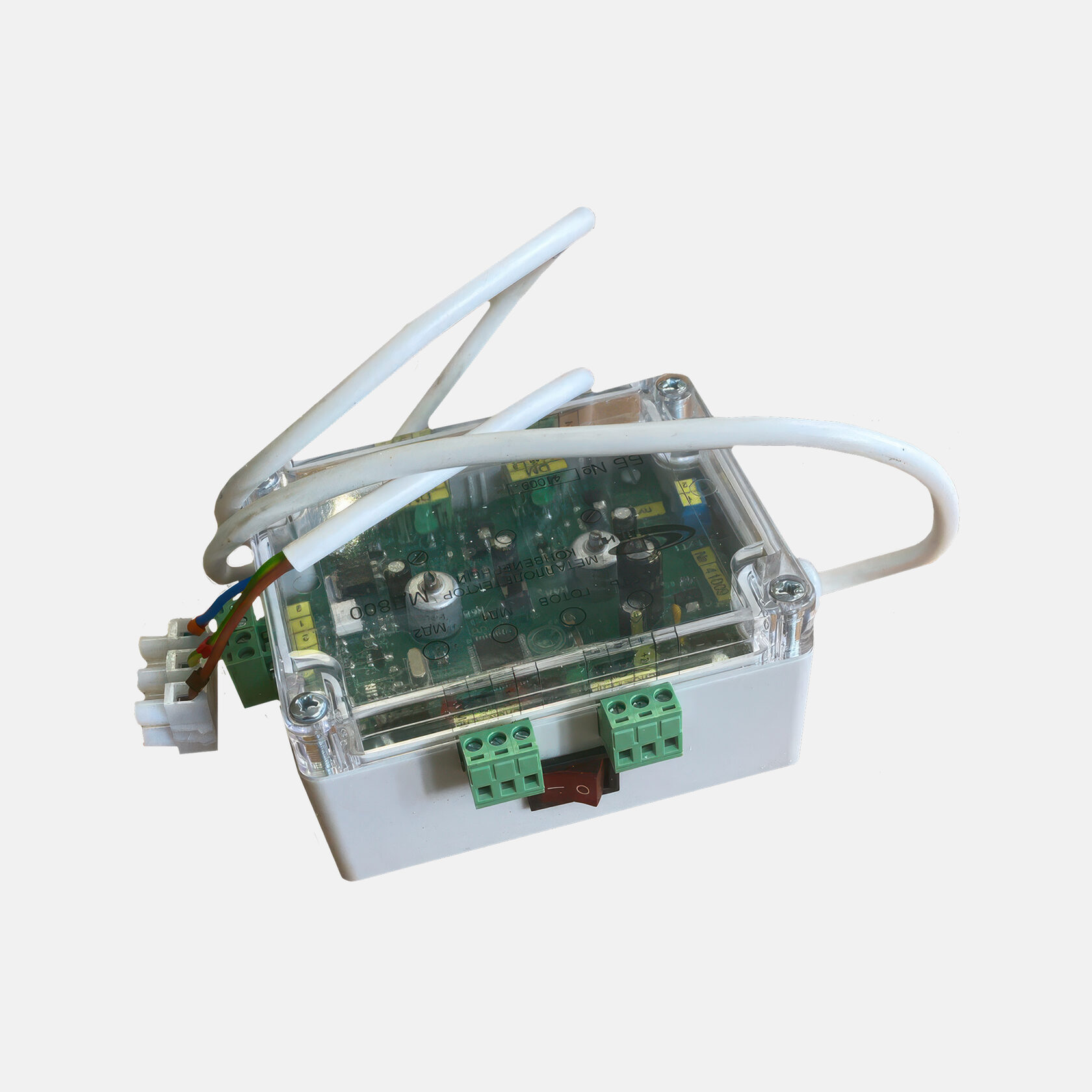

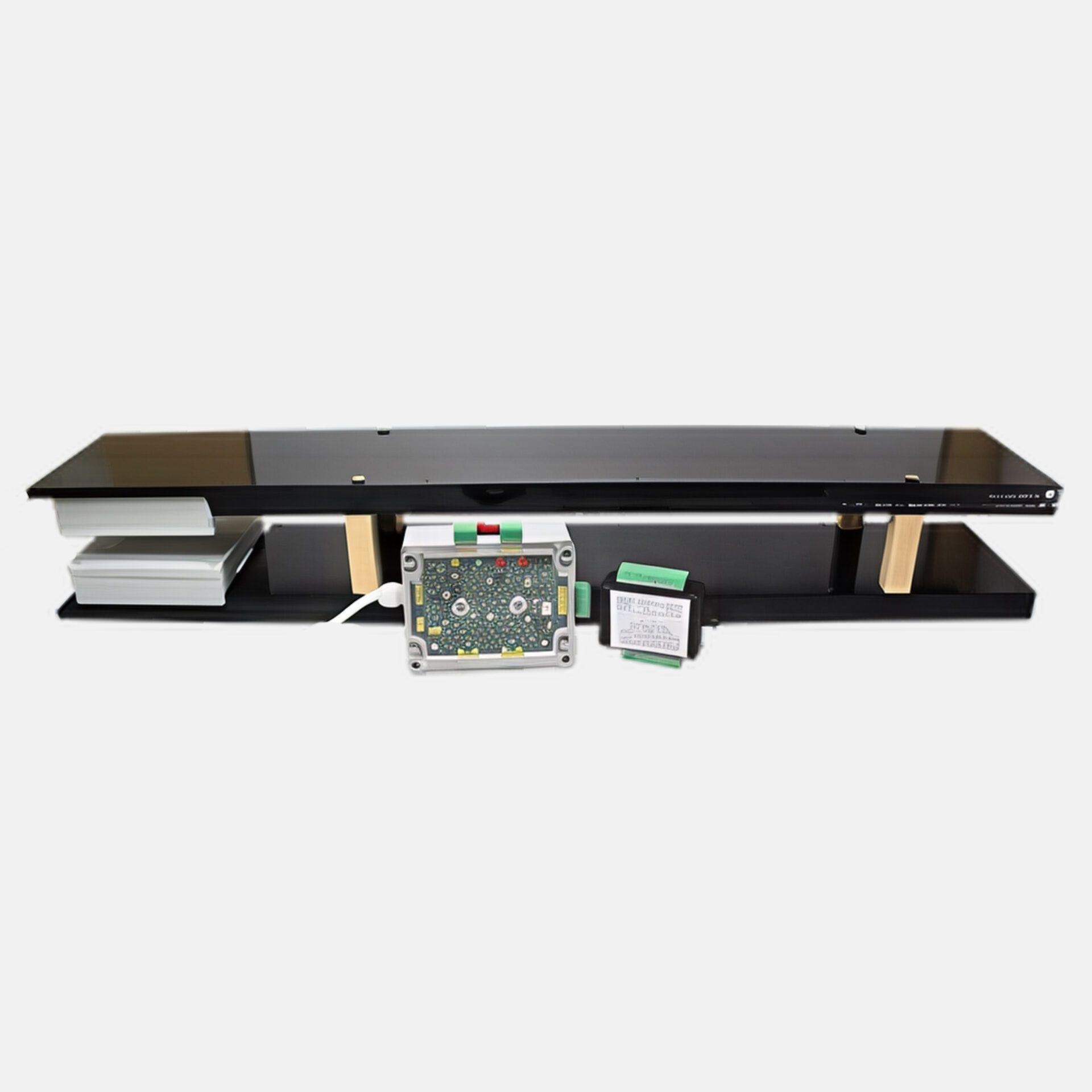

В базовый комплект  МД800 входят два электронных датчика металла (ДМ1, ДМ2), каждый из которых независимо от другого производит обнаружение металлических объектов в своей зоне контроля, базовый блок (ББ), совмещающий функции сетевого источника питания и устройства управления работой указанных датчиков, а также релейный блок (БР), предназначенный для подключения внешних исполнительных устройств с номинальным током не более 5 А и рабочим напряжением до 240 В.
Подключение датчиков металла к базовому блоку осуществляется посредством стандартного трехжильного кабеля, а сами датчики могут монтироваться на достаточно большом удалении от базового блока (до 100 м). Ширина контролируемой датчиком зоны соответствует его геометрической длине и равна 800 мм, а дальность (глубина) обнаружения металлических объектов пропорциональна площади их поперечного сечения и слабо зависит от материала из которого они изготовлены. При эксплуатации изделия в условиях, удовлетворяющих нормам индустриальных радиопомех для промышленных зон, дальность обнаружения стальных тел сферической формы с массой  10 г составляет не менее 50мм,  100 г –150 мм, 300 г – 200 мм, 1000 г и более – не менее 300 мм, а металлические объекты с площадью поперечного сечения порядка 100 см2 могут обнаруживаться на удалении более 500 мм.
В изделии предусмотрена цепь межблочной синхронизации (МБС), позволяющая объединять в единую систему несколько металлодетекторов МД800 без какого-либо ухудшения рабочих характеристик всех используемых датчиков металла при их произвольном расположении и удалении друг относительно друга. Это позволяет по месту эксплуатации изделия сформировать зону контроля требуемой конфигурации путем соответствующего размещения необходимого количества датчиков. Например, для кратного увеличения ширины контролируемой зоны датчики могут монтироваться «стык в стык» по всей ширине транспортируемого потока, а для увеличения толщины контролируемого слоя – друг над другом по разные стороны транспортерной ленты.
Технические характеристики:
Изделие рассчитано на круглосуточный режим работы и сохраняет работоспособность при температуре окружающей среды от –40°С до +55°С.
Срок службы изделия не менее 15 лет.
По защищенности от проникновения внутрь пыли и воды датчики металла имеют степень защиты IP65, остальные части изделия – IP40.
По способу защиты персонала от поражения электрическим током изделие соответствует электрооборудованию I класса защиты.
Мощность потребления от сети 220В, 50Гц не превышает 10Вт.

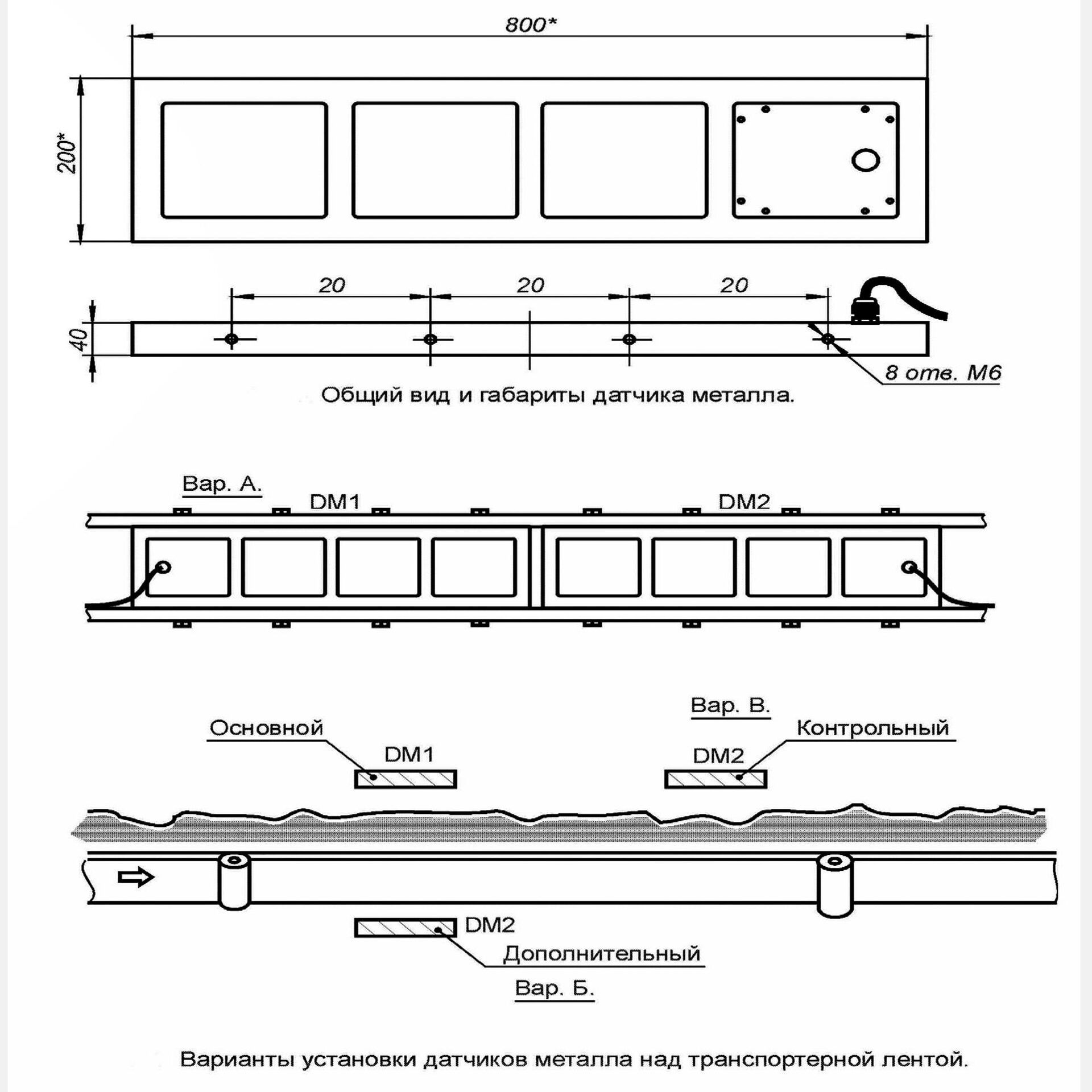

Габаритные размеры, мм: ДМ – 800х200х40; ББ – 115х90х60; БР ‑ 70х50х40.
Масса изделия в упаковке не превышает 10 кг.

При использовании металлодетектора МД600 в качестве средства обнаружения мелких металлических предметов в транспортируемом потоке какого-либо материала следует иметь ввиду, что толщина слоя контролируемого материала не должна превышать дальность обнаружения потенциально опасных металлических предметов согласно таблице, где в качестве подобного рода объектов представлены стальные предметы различной формы.

Металлодетектор МД400 является модифицированным вариантом исполнения металлодетектора конвейерного МД800. Основное отличие МД400 от МД800 заключается в использовании датчиков металла ДМ400, обеспечивающих обнаружение мелких металлических предметов в полосе 400 мм.
Металлодетектор МД400 предназначен для обнаружения металлических объектов в перемещаемых потоках слабопроводящих материалов. Основная область применения изделия – использование в системах защиты различного технологического оборудования от поломок при попадании в перерабатываемое сырье инородных металлических предметов.

Обнаружитель металлической метки (ОММ) предназначен для фиксации момента прохождения участка ленты с металлическими заклёпками для последующей блокировки сигнала срабатывания металлодетектора.
ОММ устанавливается вне рабочей зоны конвейера непосредственно перед местом установки металлодетектора (по ходу движения конвейера), так, чтобы фиксировать проход металлических заклёпок, находящихся на краю ленты или же специально установленную на край металлическую метку (металлическую пластину произвольной формы размером от 5х5 см, не более 10х10 см, закреплённую на ленте конвейера). Устанавливать ОММ можно как над лентой, так и под ней. Движущие части конвейера не должны соприкасаться с корпусом ОММ.

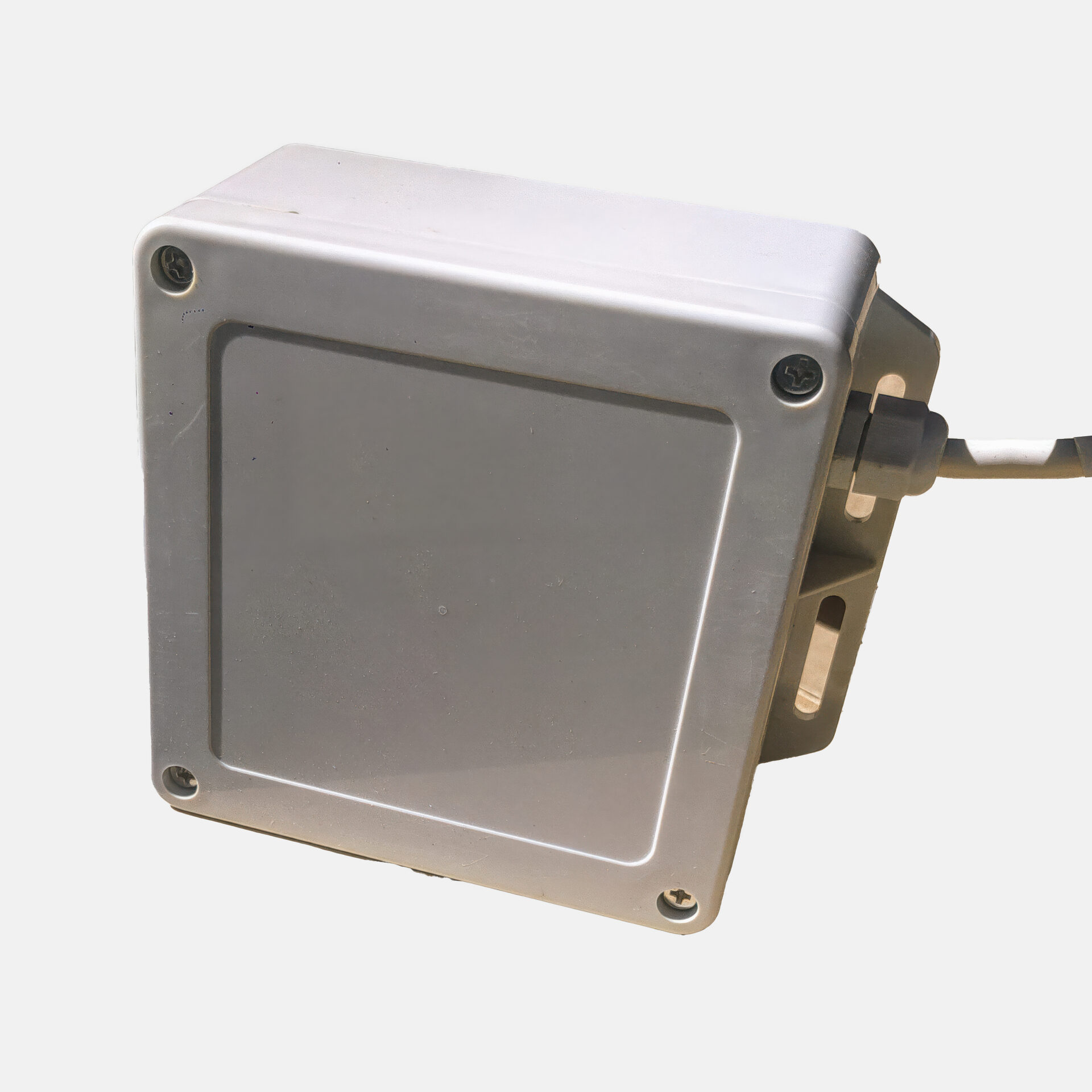

Размеры ОММ составляют 125х125х35 мм, расстояние от ОММ до металлической метки (зона обнаружения) — до 15 см.
ОММ подключается к базовому блоку металлодетектора так же, как и датчик металлодетектора. Настройка чувствительности ОММ также аналогична настройке чувствительности металлодетектора. Единственным отличием в процессе настройки является то, что ОММ настраивается на минимальную чувствительность, требуемую для обнаружения данной метки, с тем, чтобы снизить вероятность срабатывания ОММ от других проходящих по конвейеру металлических объектов.

Датчик для металлодетектора МД-800 используется как запасная часть со степенью защиты IP67 и диапазоном температур -40 до +65°C.

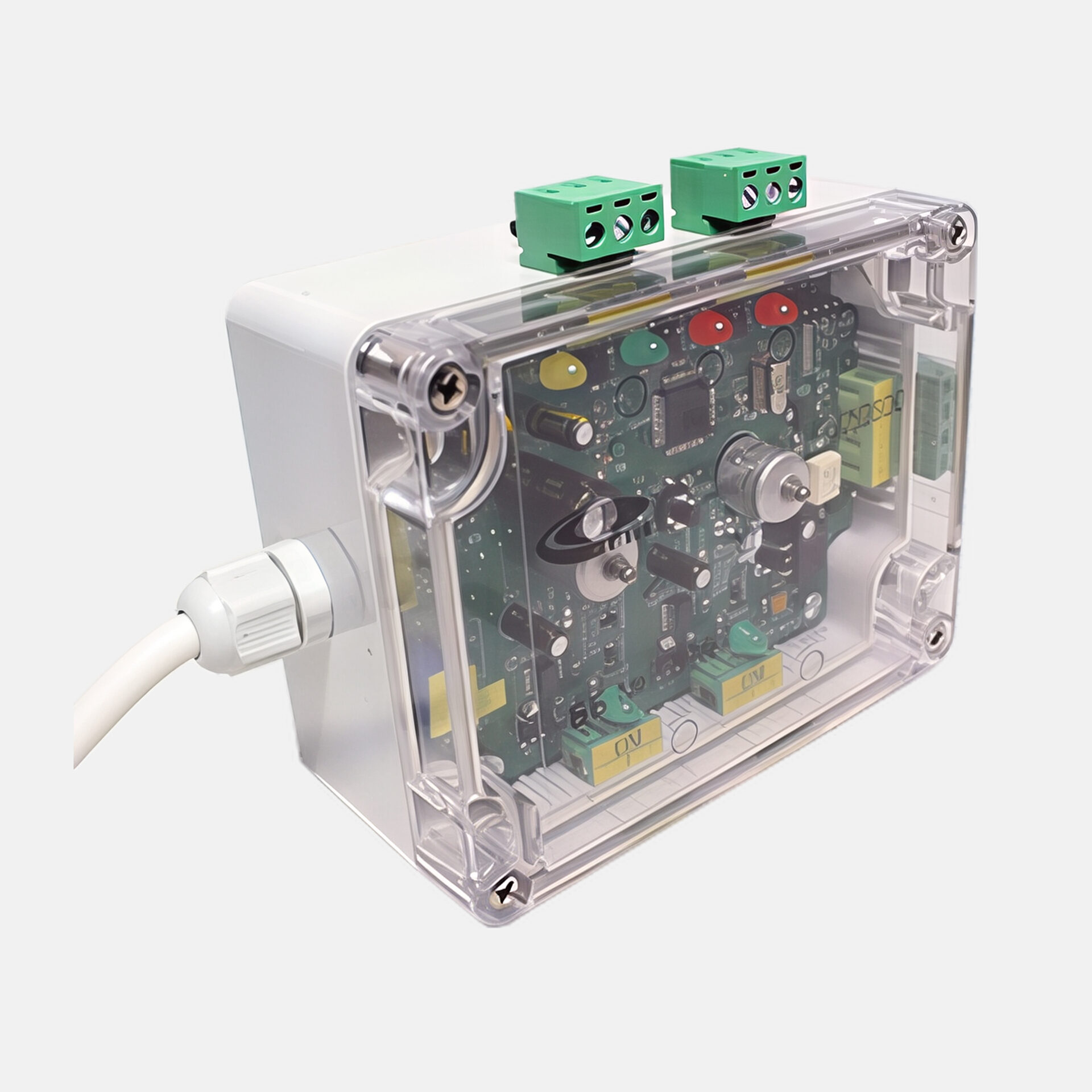

Базовый блок управления для МД-800; обеспечивает питание датчиков, контроль исправности и интеграцию в системы автоматики с релейным выходом.

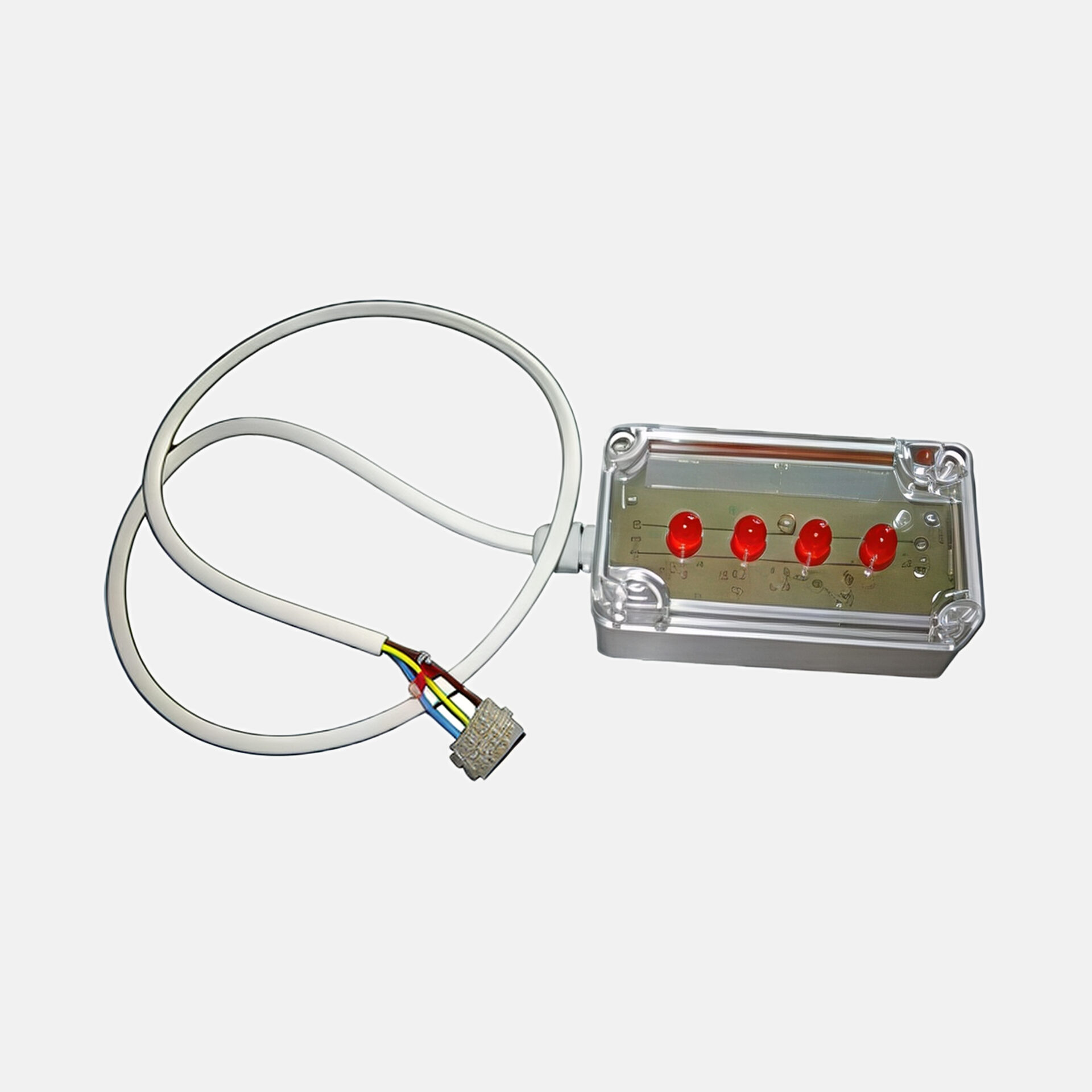

Блок индикации для МД-800; отображает сигналы обнаружения в разных зонах , с одновременной визуализацией для оперативного контроля.

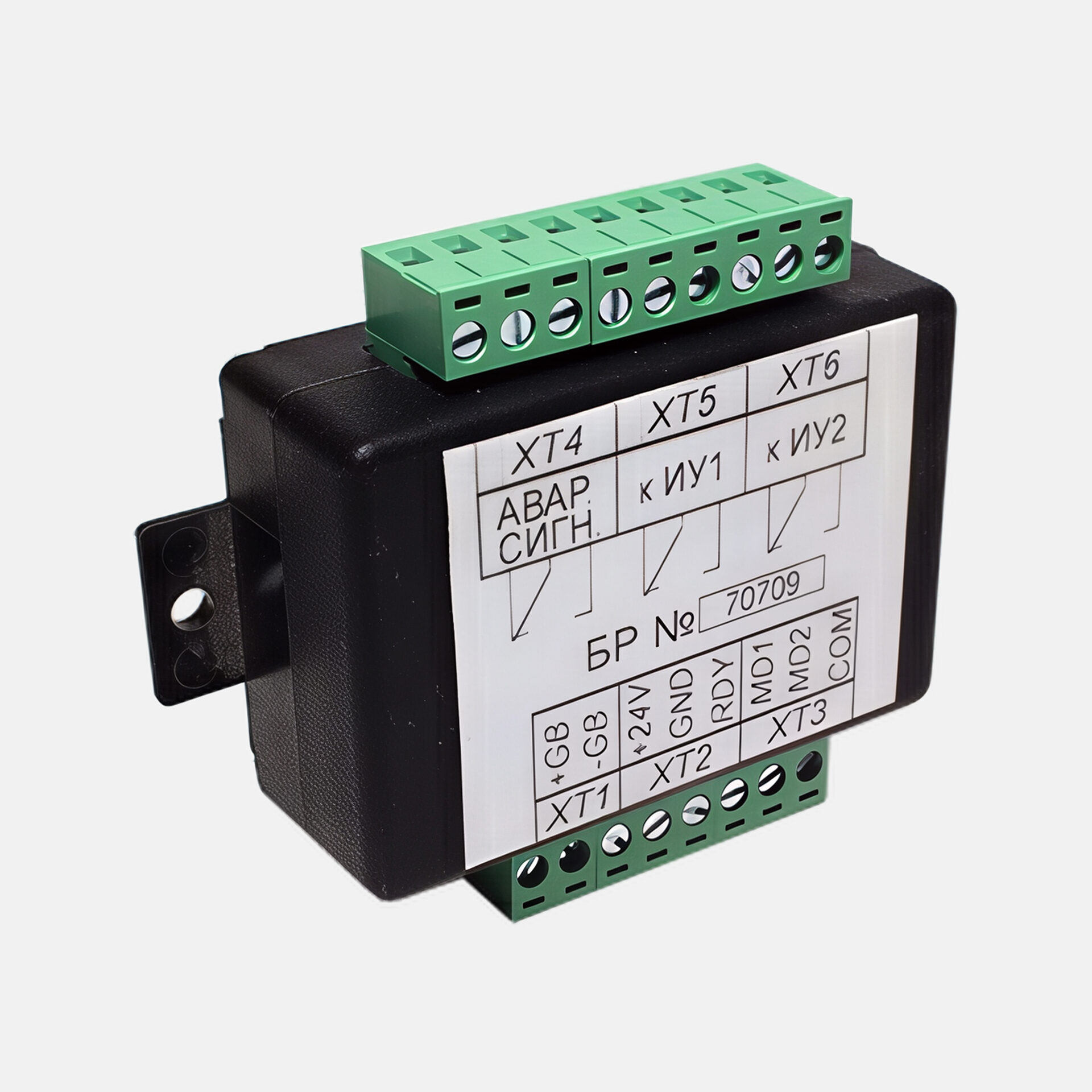

Релейный блок автоматики для МД-800; управляет остановкой конвейера при обнаружении металла, с сухим контактом для интеграции в системы безопасности.
